产品名称:锥形螺带混合机(满足混合、搅拌、真空干燥功能)

产品详细介绍

适用工况条件
  锥形螺带混合机通常应用于粉料、颗粒状物料、浆料或粘稠体的混合、搅拌、可配备喷液喷淋系统,可按用户要求设计成真空状态、带压状态、加热或冷却等工艺条件,满足各种工艺状况下物料的混合、搅拌。




主要功能

◆强力混合作用

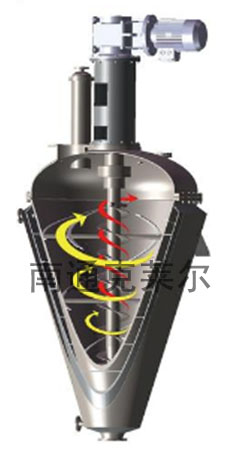

使靠近容器壁的物料向上运动而中心处的物料向下运动
◆柔和但完全地对可流动的物料进行混合,大量的物料可在短时间内实现混合
◆可以达到高标准的混合均匀
◆几乎可以将所有的物料排干净





特点:

◆悬臂轴结构,轴承端不与物料接触
◆搅拌桨与容器壁之间间隙非常小,以防止物料粘结
◆标准化的搅拌驱动箱以确保运行稳定、维修成本低
◆针对每个应用采用合适轴密封结构,轴密封离开产品安装,确保经过试用和测试的CLARE MIXERS 企业标准搅拌器密封得到很好的使用
◆符合GMP设备设计--特殊几何形状的O形圈,高质量的设备表面处理和消除死角。





可选菜单:
◆可设计成抽真空或带压操作
◆可配备冷热夹层
◆上盖按用户要求设计成封头结构形式
◆密封装置:标准型填料密封,骨架密封,机械密封
◆出料阀:球阀、蝶阀,闸板阀可供选择
◆可配置喷液装置
◆增加切碎装置,能切碎任何尺寸的聚合物,以满足工艺要求


锥形螺带混合机

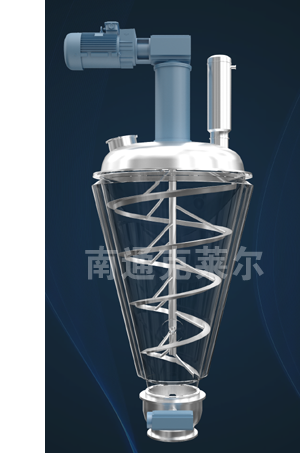

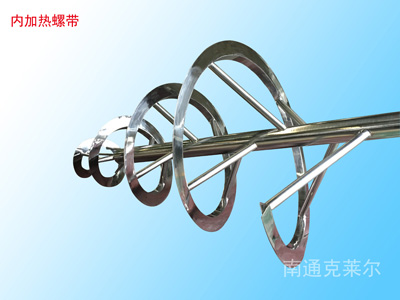

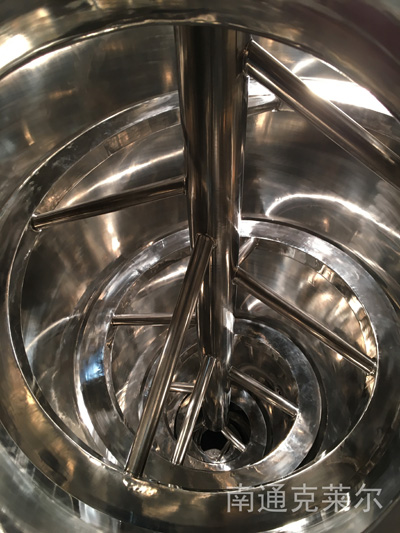

锥形螺带内部结构照片

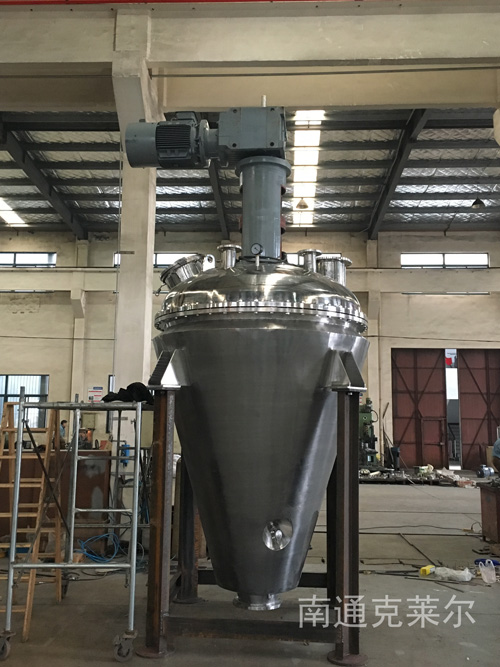

锥形螺带混合机现场照片


锥形螺带运转录像

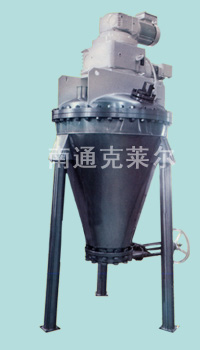

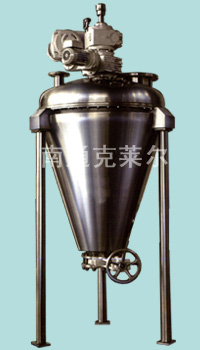

常温常压式照片

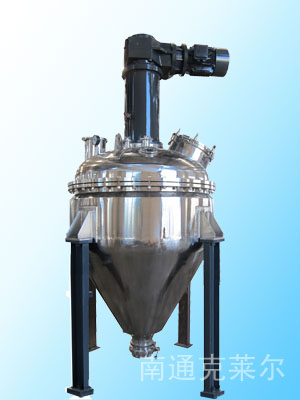

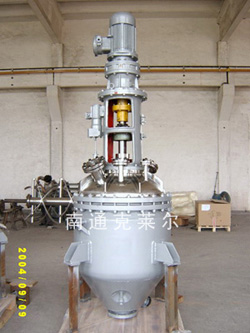

真空或带压、带夹套设备照片

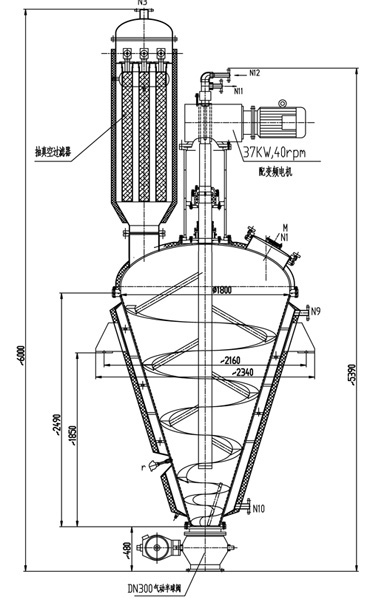

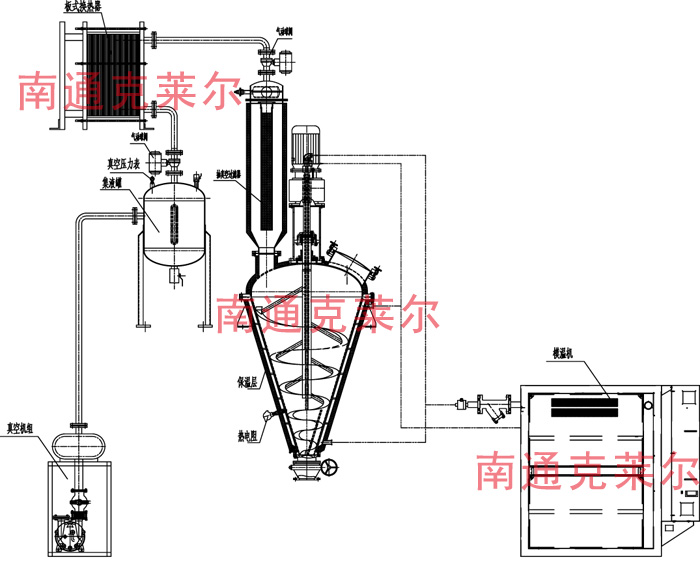

典型工艺流程1 典型工艺流程2

可以满足工艺条件:
1、满足GMP和FDA标准
2、满足真空、正压、或高温操作工况,当真空或压力达到一定程度时并可以保压一定时间
3、可以真空上料,避免一些轻质细粉人工投料时产生粉尘飞扬
4、可以在物料混合过程中进行加热或冷却工艺
5、配置CIP在线旋转清洗喷淋球,用于设备清洗

结构形式

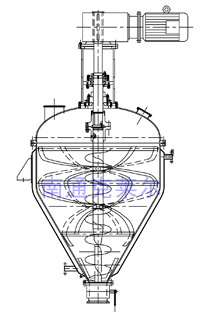

直筒锥底结构

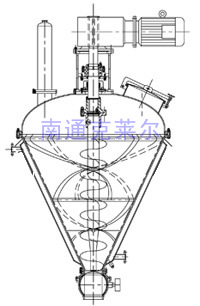

锥形结构
RDS系列螺带混合机技术参数:
型号
全容积
m3
工作容积
m3
功率
KW
支座中心距
mm
支座孔径
mm
外形尺寸D*H
mm
RDS-0.05
0.05
0.03
0.75~1.1
620
24
680*1600
RDS-0.1
0.1
0.06
1.5~2.2
740
24
820*1750
RDS-0.3
0.3
0.18
2.2~3
940
24
1040*1900
RDS-0.5
0.5
0.3
3~4
1080
30
1180*2600
RDS-0.8
0.8
0.5
4~5.5
1180
30
1280*2900
RDS-1
1
0.6
5.5~7.5
1335
30
1470*3000
RDS-1.6
1.6
1
7.5~11
1620
30
1760*3500
RDS-2
2
1.2
7.5~11
1720
30
1860*3800
RDS-3
3
1.8
11~15
1910
30
2050*4200
RDS-4
4
2.5
15~18.5
2110
30
2250*4350
RDS-5
5
3
18.5~22
2210
30
2350*4600
RDS-6
6
3.6
22~30
2310
36
2540*5050
RDS-8
8
4.8
30~37
2610
36
2840*5500

   注:此表中相关功率及尺寸供参考,具体的功率及外形尺寸应根据物料相应特性及工况而作相应调整.
