产品名称: 卧式桨叶混合机

产品详细介绍


选型原理
   当用户要求物料在混合搅拌过程中,不希望物料受到强力冲击而可能导致物料原始颗粒易破碎时候,克莱尔专业工程师会可能推荐卧式桨叶混合机。
优点
  1、快速、高效混合粉料或颗粒状物料
  2、混合过程温和,不易破碎原始物料颗粒
  3、清洗、清理方便,清理死区少
  4、出料干净
适用工况条件
  1、常温常压
  2、真空、耐压
  3、可以配置加热,冷却夹度
  4、满足GMP和FDA标准
  5、可以配置喷液系统,或在线CIP情况


混合机工作录像


提示:录像画面请等待30秒后,点击播放按钮后才能显示动态画面

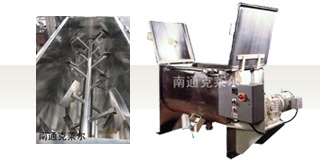

混合机组成部分
◆机盖:通常采用拱形上盖,分为手动开启和气启开启两种
◆“U”形楷体或“O”形楷体可供选择

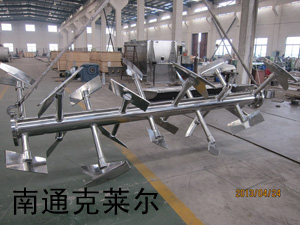

◆搅拌器-桨叶

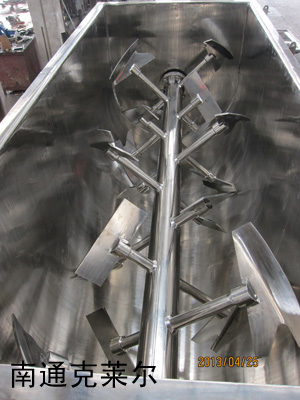

浆叶式结构内部照片

轴两端的密封

端部填料箱实图

特殊设计的端部密封,满足水冲洗、
真空上料、耐压等工艺要求
气密封填料箱

阀门
多种阀门可供选择,嵌入式阀、闸板阀、碟阀、球阀、滑轮阀,电动、气动、手动操作均可。


驱动部分:
电机可采用普通电机、防爆电机、双速电机、变频电机,连接方式有电机、减速机与螺条搅拌机构采用直联,还有采用链条或皮带传动,或摆线针轮连接式。




技术参数表(以下数据仅供参考,具体参数在订货前以设备方案图为准!)
型号
全容积
(M3)
有效容积
(M3)
动力
(KW)
主轴转速
(RPM)
外形尺寸(MM)
重量
(KG)
RB-1/4
0.008
0.056
0.55
80
700
232
500
70
RB-1
0.037
0.025
1.1
60
1050
600
700
260
RB-5
0.2
0.14
2.2
60
1700
1000
1030
450
RB-10
0.37
0.26
5.5
60
2200
1020
1000
600
RB-18
0.6
0.42
7.5
55
2500
1100
1130
1000
RB-25
0.85
0.6
11
45
2550
1250
1200
1400
RB-36
1.15
0.8
15
45
3010
1810
1200
1800
RB-52
1.57
1.1
18.5
40
3100
1950
1350
2200
RB-62.5
2
1.4
18.5
35
3400
2000
1800
2900
RB-71
2.25
1.6
18.5
35
3800
2180
2130
3200
RB-80
2.5
1.7
22
30
3950
2180
2130
3300
RB-100
3.1
2.1
22
25-30
4210
2300
2184
4000
RB-120
3.7
2.6
30
25-30
4275
2380
2210
4300
RB-155
4.7
3.3
37
25-30
4350
2650
2240
5700
RB-180
5.5
3.85
37
20-25
4900
2870
2280
7600
RB-215
6.6
4.6
45
20-25
5300
3100
2300
8900
RB-270
8.5
6
45
20
5300
3400
2500
11500
RB-325
10
7
55
20
5600
3700
2900
12200
RB-385
12
8.4
75
20
5900
4000
3200
17000
RB-515
16
11
90
16
6452
4000
3200
20000
RB-600
18
12.6
90
16
6452
4000
3530
22000
RB-800
24
16.8
110
15
6050
4000
3370
28000
RB-1000
30
21
130
15
6500
4200
3600
35000
