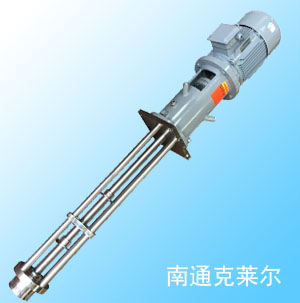

产品名称:DE-500系列釜用耐高温、耐压、真空型高剪切分散乳化机

产品详细介绍

    南通CLARE引进国外先进搅拌乳化技术,并在此基础上对结构部分不断优化,采用最新的加工工艺和专业装备,研制出各款高剪切分散乳化机,广泛适用于乳化、分散、破碎、溶解、均质等工艺。
  CLARE高剪切分散乳化机的多功能和安全可靠的特性为用户提供了较之传统设备更为新颖而有效的均质乳化效果,机械和液压的高速剪切是本机的关键所在,定子和转子的精密吻合,确保物料每分钟承受几十万次的剪切。纯碎的剪切力及混合原理大大提高了混合效率,使工艺循环缩短,用户可获得更均匀,高品质的产品,几个可更换的定子头可用来最大程度地满足用户地期望。
  在高剪切分散乳化机的应用方面,CLARE已积累了相当多的经验和数据,为了使每一个用户获得更高品质产品,我们可以设计成各种间歇式或管线式高剪切分散乳化机,按用户不同工艺条件来满足用户不同的需要。

间歇式高剪切分散乳化工作过程

在高速旋转的转子产生的离心力作用下,物料从工作头的进料区域同时从轴向吸入工作腔。
1


强劲的离心力将物料从径向甩入定、转子之间狭窄精密的间隙中。同时受到离心挤压、撞击等作用力,使物料初步分散乳化。
2


在高速旋转的转子外端产生至少15m/s以上的线速度,最高可至40m/s,并形成强烈的机械及液力剪切、液层摩擦、撞击撕裂,使物料充分的分散、乳化、均质、破碎、同时通过定子槽射出。
3


物料不断高速地从径向射出,在物料本身和容器壁的阻力下改变流向,与此同时在转子轴上两个高速旋转的螺旋桨叶的作用下,又形成上、下两股强烈的翻动湍流。物料经过数次循环,最终完成分散、乳化、均质过程。
4

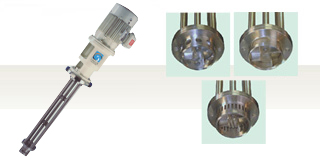

CLARE依据不同的工艺要求,推出不同的工作定子头,供用户选择

粉碎头

适合于普通混合工艺,大颗粒的粉碎也可适用于较高粘度的物料搅拌。


混合头

提供较高的剪切力,也可适用于均质,乳化工艺,分散稳定性好。


乳化头

提供更高的剪切力,均质,乳化效果更高乳液稳定性最佳。


双向吸料工作头

适用于悬浮物的均质,乳化工艺。

其他部件

螺旋桨叶—安于转子轴上的两个螺旋桨叶,分别用于增加筒内液料的循环,涡流及翻动,促进物料均质、分散、乳化。
插入式螺旋桨叶 循环螺旋桨 轴套- TEFLON材质,满足卫生要
求,乃温耐腐蚀。

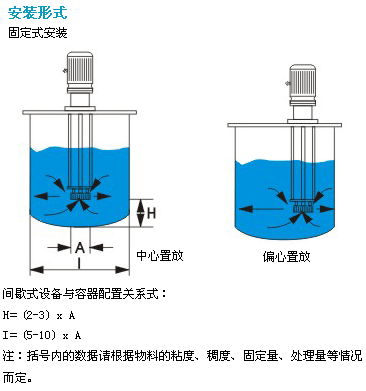

  DE-500系列釜用高剪切分散乳化机具有特殊的机械密封及轴承装置,可用于真空、加压、高温和卫生操作条件,与反应釜通过法兰连接配套使用,通常为固定式安装。

DE-500系列高剪切分散乳化机可供选择项:
◆马达:普通电机、防爆电机、防水船用电机、变频调速电机等可供选择。
◆转速:通常状态下2900rpm,转速也可变频调速使转速升高或下降,但匹配相应变频器。
◆材质:304SUS、316、316L选择。
◆工作头:不同功能的粉碎头、混合头、乳化头可供选择,适用不同工艺、不同物料。
◆碳钢或不锈钢手动液压升降工作架和重型工作架可供选择,简化操作程序。
◆有匹配的反应釜供选择配套使用,使物料达最佳组合,乳化效果。
◆依据用户自备反应釜的大小,高剪切分散乳化机工作长度可加长或缩短。

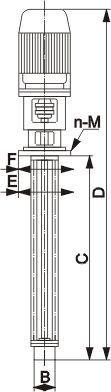

DE500系列 501 505 510 525 530 550 575 5100
功率 1.1 4 7.5 18.5 22 37 55 75
速度(转/分) 2880 2880 2880 2880 1440 980 980 980
较低法兰直径 B 120 155 172 230 280 405 460 550
轴套长度 C(mm) 504 700 1130 1392 1496 1750 2031 2500
总高度 D(mm) 847 1420 1800 2410 2578 3030 3380 4800
连接法兰直径E 260 280 350 420 420 460 560 780
安装尺寸 F(mm) 230 250 310 380 380 420 500 700
安装螺栓 n-M 6-M16 6-M16 8-M20 8-M20 8-M20 8-M24 8-M24 8-M30
处理能力水 (L/Min) 100 200 800 1500 3000 5000 80000 5000-15000
重量约 (kg) 41 73 168 300 523 614 818 1010
