产品名称:立式锥形混合机(满足混合、搅拌、真空干燥功能)

产品详细介绍


主要功能
◆立式锥形混合物机广泛应用于工业生产中各种混合、干燥工艺。该机具有三重混合作用,可以使物料获得较好的混合效果。


特点:

◆底部支撑,出料迅速、彻底、无滞留物。
◆经特殊设计,设备符合GMP标准要求
◆混合平缓,不会恶化敏感的原料混合物。

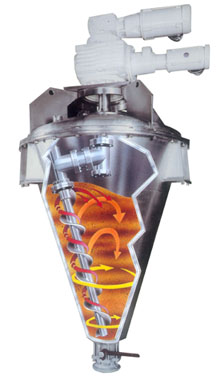

混合过程示意图

首先,混合螺杆通过自转用来提升物料   其次,混合螺杆绕锥子筒缓慢地作圆周运动 最后,物料从螺杆甩下,被带到槽后对面,如此循环,完成混合。


可选择项
1.密封装置:标准填料密封,机械密封,均可选择
2.出料阀:球阀,蝶阀(手动、电动、气动)均可选择
3.筒体可设计成夹套形式,夹层内可通冷却水或加热的油、水来满足各种工艺需要
4.可设计成真空式带压工作状态
5.可配备喷液装置

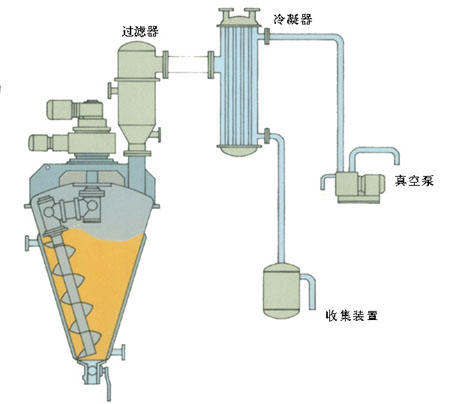

用于真空干燥系统工艺示意图

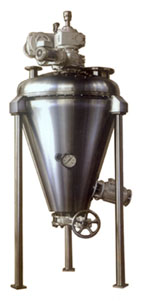

真空带压、带夹套型
技术参数
A系列立式混合机(常温、常压、平盖型)
型号
全容积
螺杆功率
悬臂功率
支座中心距
支座高
支座孔径
外形尺寸
m3
ft3
A-3
0.2
7
1.5
800
725
24
900x1900
A-6
0.5
18
3
1060
1125
30
1190x2500
A-10
1
35
4
1335
1405
30
1440x2780
A-24
2
71
5.5
1680
1920
30
1850x3500
A-32
2.5
88
5.5
1810
2130
30
1980x3800
A-40
3
106
7.5
1900
2280
30

2080x4000

A-50
4
141
7.5
2110
2630
30
2300x4400
A-64
5
177
11
1.5
2270
2805
30
2500x4800
A-80
6
212
11
1.5
2390
3045
30
2570x5000
A-120
8
283
15
1.5
2650
3350
36
2850x5200
A-180
10
353
18.5
2.2
2880
3590
36
3160x5400
A-240
12
424
18.5
2.2
3060
3800
36
3370x5800
A-300
15
530
22
2.2
3290
4005
36
3550x6000

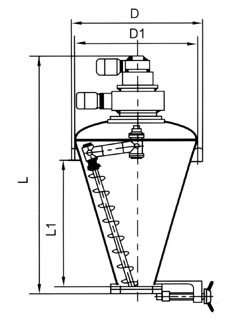

A系列立式混合机


V系列立式混合机(压力封头型)
型号
全容积
螺杆功率
悬臂功率
支座中心距
支座高
支座孔径
外形尺寸
m3
ft3
V-1
0.1
3.5
1.1
545
470
24
650x1800
V-3.5
0.3
11
2.2
795
770
24
900x2000
V-6
0.5
18
3
915
885
30
1160x2900
V-10
1
35
4
1215
1205
30
1440x3400
V-32
2.3
82
5.5
1515
1635
30
1800x4000
V-48
3.3
117
7.5
1815
2125
30

2000x4300

V-64
4.5
159
11
1.5
2015
2370
30
2250x4650
V-96
6
212
11
1.5
2215
2700
30
2450x5100
V-120
7.8
276
15
1.5
2415
2935
36
2700x5500
V-200
10
353
18.5
2.2
2620
3185
36
2900X5900
V-250
12.3
434
18.5
2.2
2840
3420
36
3150x6350
V-300
15
530
22
2.2
3045
3745
36
3450x6800

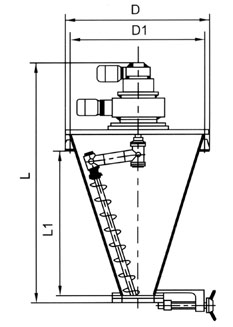

V系列立式混合机
