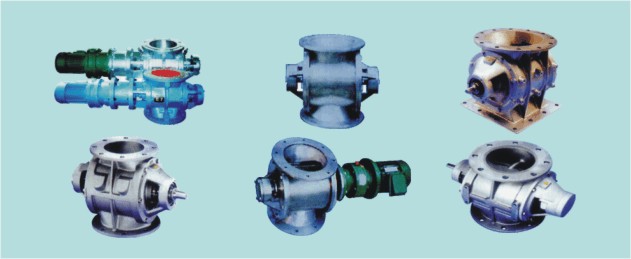

产品名称:星形给料阀(星形出料阀、星形卸料阀、旋转阀、卸灰阀)

产品详细介绍


产品简介
  CLARE MIXERS企业星形给料阀(星形出料阀、星形卸料阀、旋转阀、卸灰阀、放料阀),是CLARE MIXERS企业工程技术部门会同有关科研院所及使用单位,参照瑞士布勒公司和日本细川公司粉体给料机的外形结构、有关技术参数,并按我国原化工部、机械部的有关标准,开发设计而成的一种新型给料设备,尤为适用于石油、化工、医药等行业易燃、易爆场合干燥粉状和小颗粒物料的喂送。

产品特点
  进出料口按化工部HG20594-97标准标准法兰设计,便于设计和使用单位选用(特殊场合,可按用户要求确定)。
  机体左右法兰与轴之间采用德国“BASF”公司的密封形式、密封严密可靠,极细的物料也不会泄漏。
  带有压力平衡装置,可用在正、负压输送等场合。
  叶轮有“一”字形、“V”字形、“U”字形等形式,并设计成可拆装式,当使用过程产生叶轮粘料而影响工作或变更物料性质时,很方便地拆卸、清洗。
  整机采用直联或链传整体式,精致、轻巧,驱动装置无需另设安装基础,减少占用空间、节省费用。
  可采用铸铁、铸钢、不锈钢、钛钢等多种结构形式、满足不用场合的需求。



规格 HXF120 HXF150 HXF200 HXF250
链轮式 直连式 链轮式 直连式 链轮式 直连式 链轮式 直连式
生产能力m3/h 0.5 1.0 0.8 1.6 2.6 5.2 6.6 13.3
叶轮转速r/min 16.3 32.2 16.3 32.3 16.4 32.5 16.4 32.5
叶轮直径mm Φ120 Φ150 Φ200 Φ250
减速机 功率 0.55-0.75Kw 1.1Kw
型号 BWY或BLY

规格

HXF300 HXF350 HXF400 HXF500
链轮式 直连式 链轮式 直连式 链轮式 直连式 链轮式 直连式
生产能力m3/h 10.5 21 18.6 32.3 23.6 47.3 39.4 78.8
叶轮转速r/min 16.3 32.2 16.3 32.3 16.4 32.5 16.4 32.5
叶轮直径mm Φ300 Φ350 Φ400 Φ500
减速机 功率 1.1Kw 2.2Kw
型号 BWY或BLY

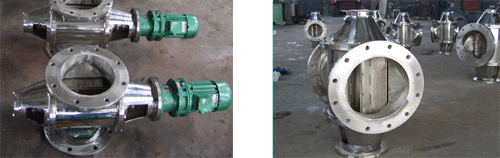

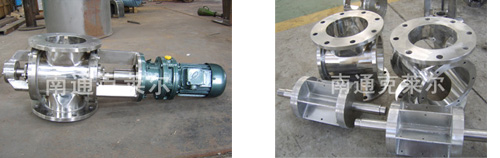

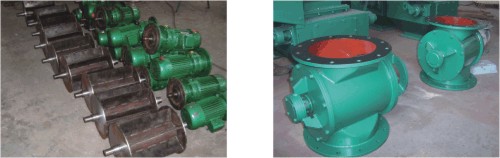

生产现场照片

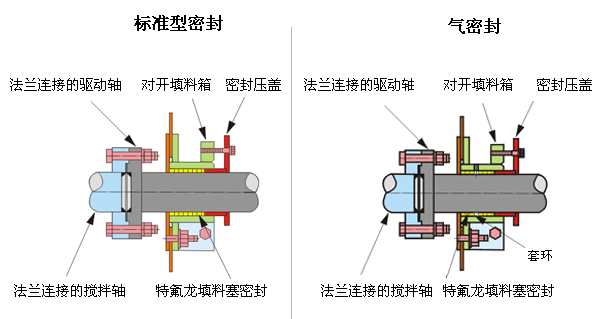

轴两端的填料箱密封
直联式
链轮式

直联式参数表

型号 L H D D0 D1 N×d
HXF120 1019 250 210 130 220 8×18
HXF150 1049 290 240 160 285 8×22
HXF200 1151 350 295 220 340 8×22
HXF250 1201 420 350 270 395 12×22
HXF300 1270 500 400 320 445 12×22
HXF350 1330 550 460 375 505 16×22
HXF400 1442 630 515 425 565 16×26
HXF500 1542 750 620 530 670 20×26

链轮式参数表

型号 L L1 H D D0 D1 N×d
HXF120 500 460 250 210 130 220 8×18
HXF150 550 505 290 240 160 285 8×22
HXF200 665 705 350 295 220 340 8×22
HXF250 745 810 420 350 270 395 12×22
HXF300 800 850 500 400 320 445 12×22
HXF350 880 885 550 460 375 505 16×22
HXF400 920 925 630 515 425 565 16×26
HXF500 1020 1025 750 620 530 670 20×26
