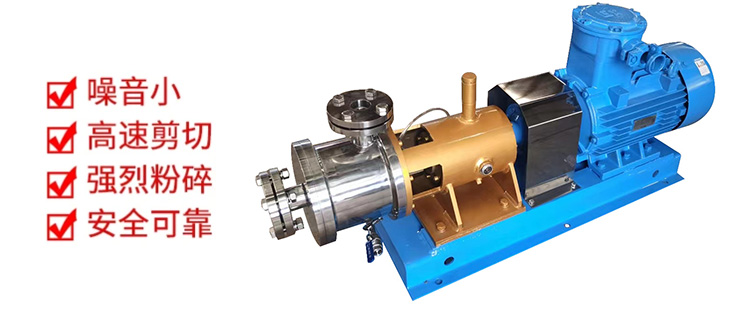

产品名称:在线连续式粉-液分散混合泵
产品详细介绍

介绍CLARE最新设计PLM粉-液/固-液分散混合泵(在线连续式)

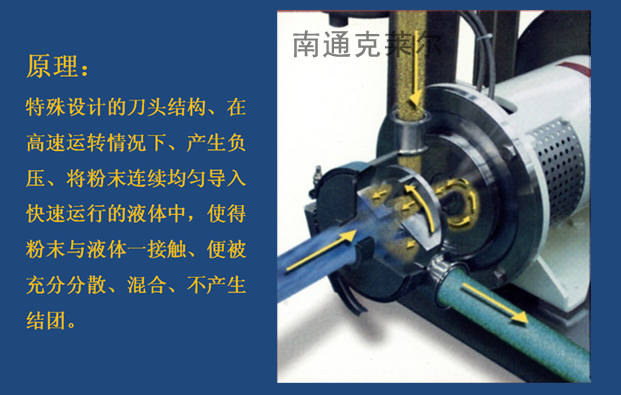

工作原理
  PLM(Powder/Liquid Mixing)粉-液分散混合泵就是利用特殊设计的转子的高速旋转产生真空,并将粉末连续均匀地导入快速流运的液体中,经剪切腔被瞬间均匀分散混合。由于液体与粉体在混合前是互相不接触的,只有在混合前的瞬间,粉末被弥散状导入液流之中,所以粉-液混合异常均匀,不会产生结团,结皮现象,形成高品质产品,该机可以连续式生产。


工艺示图

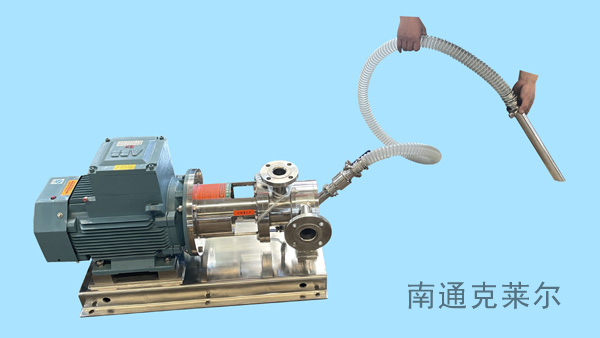

①自动吸入

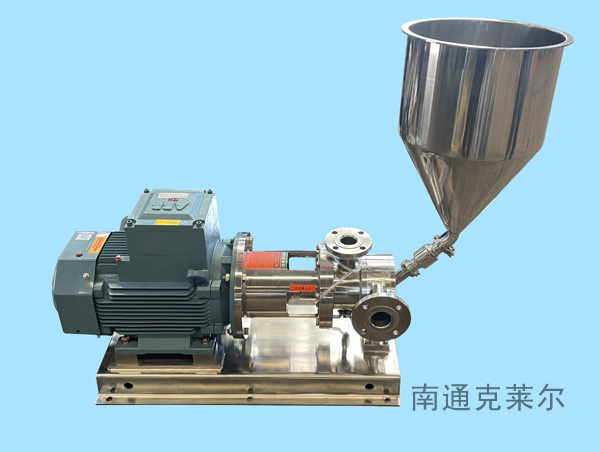

②人工倒入进料斗



典型工艺流程图1


典型工艺流程图2

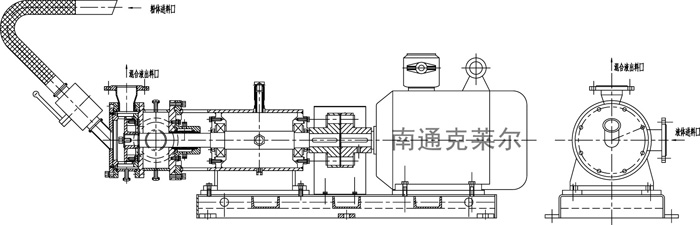

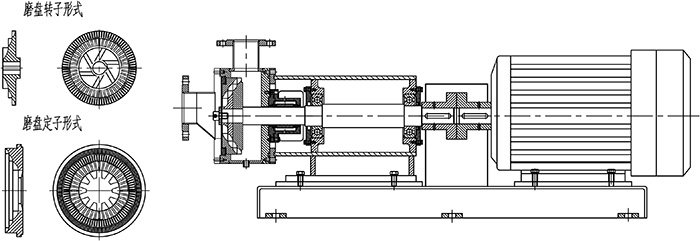

结构原理图




PLM在线连续式粉液、固液分散混合泵数据表

型号

功率
(KW)

转速
(RPM)

液体进口

粉体进口

混合物
出口

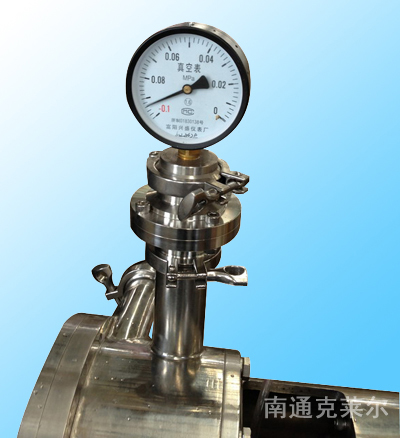

自吸粉料
负压

液体流量
(M3/H)

三维尺寸
(MM)

DE400-1-4

4

2900

DN51

DN38

DN51

-0.06MPA

2-3

760*310*400

DE400-1-7.5

7.5

2900

DN51

DN38

DN51

-0.08MPA

5-6

800*400*420

DE400-1-11

11

2900

DN51

DN38

DN51

-0.09MPA

7-8

920*420*420

DE400-1-15

15

2900

DN63.5

DN51

DN51

-0.09MPA

8-10

1000*450*450

DE400-1-18.5

18.5

2900

DN63.5

DN51

DN63.5

-0.09MPA

10-12

1400*460*480

DE400-1-22

22

2900

DN63.5

DN51

DN63.5

-0.09MPA

15-20

1500*500*480

DE400-1-30

30

2900

DN63.5

DN51

DN63.5

-0.09MPA

20-25

1700*630*550

DE400-1-37

37

2900

DN76

DN56

DN63.5

-0.09MPA

25-30

1800*630*600

DE400-1-45

45

2900

DN76

DN56

DN76

-0.09MPA

30-35

1950*650*630

DE400-1-55

55

2900

DN89

DN56

DN76

-0.09MPA

40-50

2000*680*650
