您现在的位置: 首页 >> 产品展示 >> 混合机系列 >> 犁刀混合机

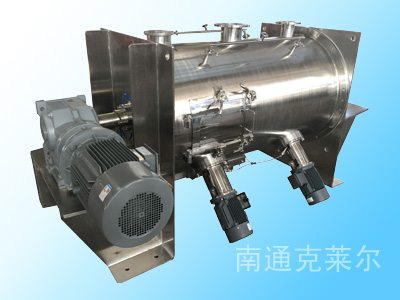

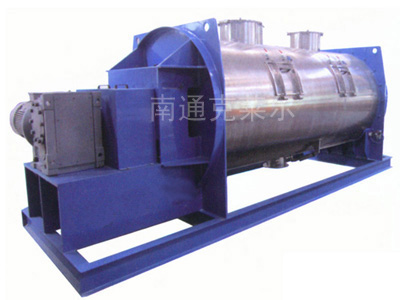

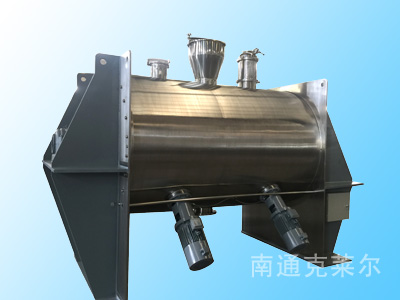

产品名称: 犁刀混合机

产品详细介绍

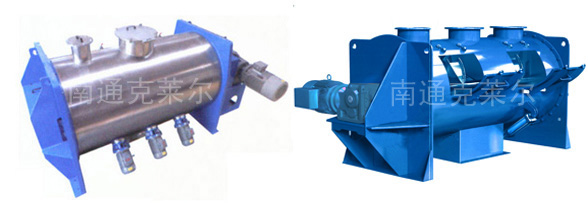

  犁刀混合机由圆筒体、传动机构、犁刀、飞刀四部组成;工作时,犁刀做圆周运动,物料被犁刀刀面分流成两个方向形成双向物料流,与两侧犁刀分流过来的物料相互交叉形成对流,当物料流经高速飞刀时又被高速飞刀叶片剪切和抛洒,从而在较短时间内达到均匀混合。本机的混合精度高,混合时不产生离析,尤其对于容易团聚的物料,可以起到解聚和打散的作用。
  犁刀混合机适用于粉料、颗粒与粉料、粉料与少量液体和混合,广泛应用于化工、陶瓷、消防药剂、硬质合金、摩擦材料、耐火材料、干粉砂浆及矿山等行业。该机对混合物适应性广,对容易团聚的物料可以起到解聚和打散的作用,对配比差异达到1:1000~10000的物料能较好的混合。本机还可以根据用户根据用户的要求制作加热、冷却、正压、真空等各种特殊形式。

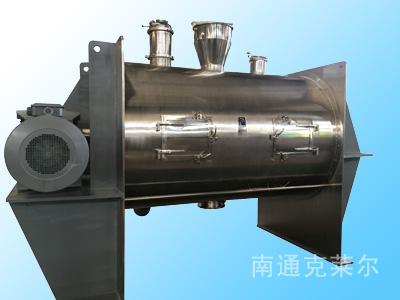

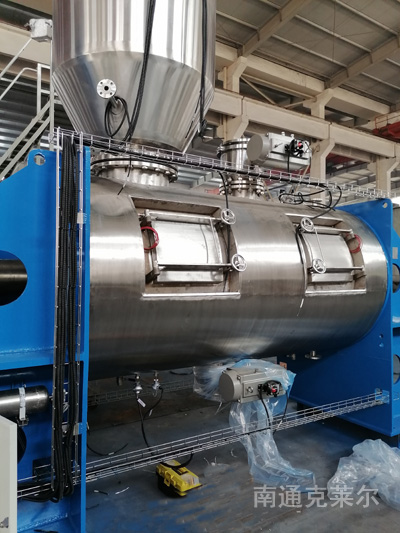

犁刀混合机带蒸汽半管加热干燥

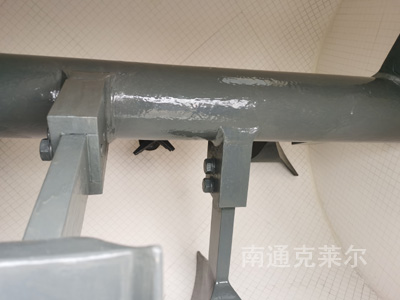

内部结构

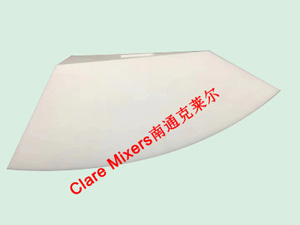

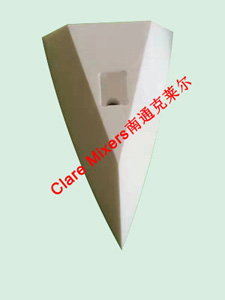

锂电池行业用全四氟犁刀部件

结构组成:
A、驱动部分
标准产品采用齿轮减速机直联驱动、扭矩大、可靠性高、噪音小。
另外可采用摆线针轮驱动或者链条、皮带传动。
B、飞刀结构
筒内平均分布几台高速运转飞刀对物料除了轴向分散以外,还可带动物料
沿筒形作圆周运动,中间的飞刀起到辅助混合对结块物料分解散聚作用。
C、雾化喷嘴
根据工艺要求可以增加几个雾化喷嘴,使粉-液混合达到快速均匀混合。
D、出料阀门

多种阀门可供选择、嵌入式阀、蝶阀、闸板阀通常选用气动嵌入式阀
E、主轴密封

U形槽体两端密封--最新研发恒压机械密封(专利号:2019 2 0865999.4)
引领国际潮流--规避传统盘根密封、气密封形式弊端、确保轴端不漏粉

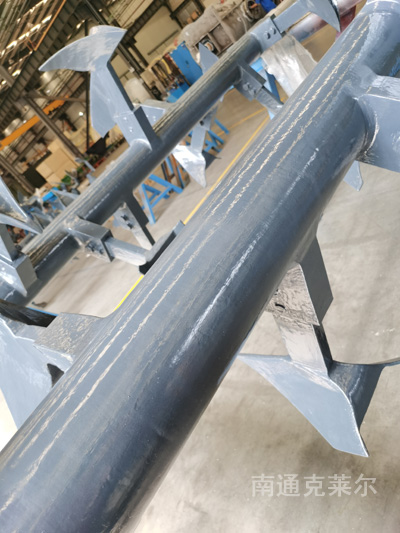

F、犁刀部件
采用平弧形犁刀搅拌器
技术数据参考表
LDB-0.1
LDB-0.3
LDB-0.5
LDB-1
LDB-1.5
LDB-2
LDB-4
LDB-6
LDB-8
LDB-10
LDB-12
LDB-15
处理能力M3
Capacity
0.05-0.05
0.15-0.18
0.25-0.3
0.5-0.6
0.75-0.9
1-1.2
2-2.4
3-3.6
4-4.8
5-6
6-7.2
7.5-9
主轴转速r/min
Rotation speed of
main shaft of main shaft
161
132
85
85
85
57
57
57
42
33
33
33
动力kw
Power of motor
1.5~4
4~11
5.5~15
7.5~30
11~37
15~45
18.5~~55
22~90
37~90
45~110
45~110
55~160
重量kg
Weight
430
950
1100
1800
1900
2520
4836
8775
9360
9750
10660
11050
