产品名称:捷流式分散混合机

产品详细介绍

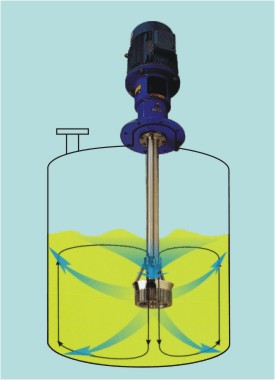

原理:

  高速旋转的转子带动液流在导流腔的作用下会产生一股强烈液体垂直环流。容器里的液体就开始整体循环,达到宏观上的混合。另一方面,高速旋转的转子能产生微观混合所必要达到的一定剪切紊流,这些经过微观混合处理过的液体随着整体液流的循环被分散到容器的各个角落。容器里的所有液体都能被彻底分散混合,这和传统搅拌器的混合方式是完全不同的。

让我们认识一下有效混合:
  当我们谈论混合的时候,我们首先应当区分一下微观混合与宏观混合。
  微观混合可以看成是物料最小粒径的小批量混合,并完全达到分散混合的处理结果。
  宏观混合可以看成是物料在容器里的无死角整体混合。
  最理想的混合则是既有宏观混合,又有微观混合。因此,如果一套设备只是宏观混合却不能同时做到微观混合,那就不能算是一套优化的设备,反过来也是如此。

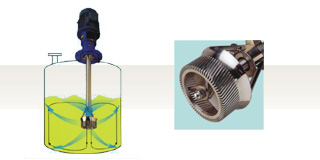

不同功能的工作头

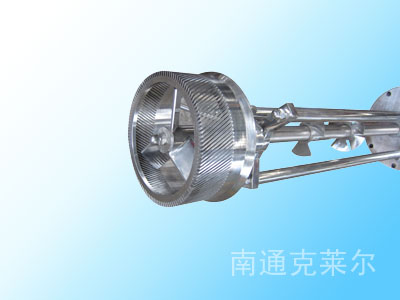

斜槽式混合分散型
混合、分散、剪切、均质、
溶解、加速反应
优点:
整体液流的垂直分散混合
液流不会产生旋涡
容器底部不会产生沉淀
产生高剪切力,可以减小颗粒的尺寸,加速反应
空气渗入量小
高效率的混合乳化使制备悬浮液更容易

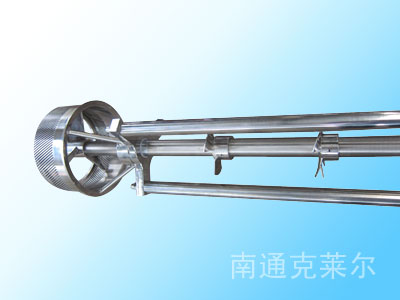

无槽式混合分散型
混合、分散、溶解、
悬浮、加速反应
优点:
整体液流的垂直分散混合
液流不会产生旋涡
容器底部不会产生沉淀
不产生剪切力,可以保护颗粒完整
空气渗入量小
高效率的混合乳化使制备悬浮液更容易

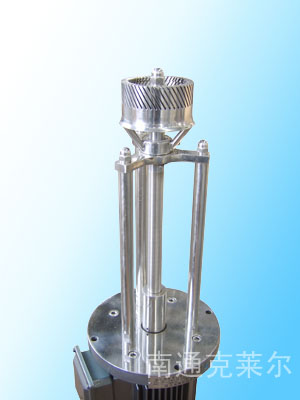

现场照片图

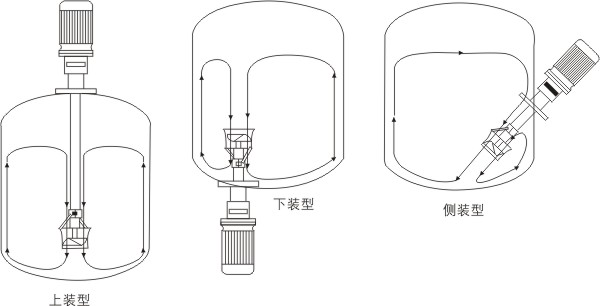

安装形式

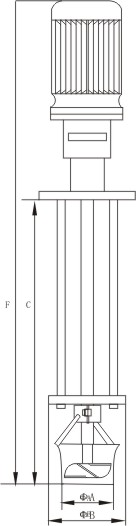

Jm捷流混合分散机选型表
◆马达与传动轴弹性联接
◆标准法兰机座
◆定/转子可拆卸
◆工作温度≤180℃
◆常压设计,不含密封装置
◆特殊机械密封设计,可适用于真空和加压工况
常压型
型号 功率(KW) 转速(rpm) A B C D E F G 处理量(L)
JMa-1.5 1.5 2900 100 430   200 705   10~70
JMa-2.2 2.2 2900 110 160 650 215 265 1196 8×Φ16 50~150
JMa-4 4 2900 130 200 750 255 290 1395 8×Φ16 100~400
JMa-7.5 7.5 2900 160 240 833 300 350 1580 8×Φ16 200~1000
JMa-11 11 2900 170 240 740 300 350 1769 8×Φ16 300~1400
JMa-18.5 18.5 1470 260 280 1190 360 415 2200 8×Φ20 500~1800
JMa-22 22 1470 280 300 1200 360 415 2250 8×Φ20 800~2500
JMa-30 30 1470 300 340 1355 400 450 2525 8×Φ20 1000~3500
JMa-37 37 1470 320 340 1395 400 450 2585 8×Φ20 1500~6000

耐压型
型号 功率(KW) 转速(rpm) A B C D E F G 处理量(L)
JMa-1.5 1.5 2900 100 120 430   200 705   10~70
JMa-2.2 2.2 2900 110 140 740 215 265 1286 8×Φ16 50~150
JMa-4 4 2900 130 160 863 255 290 1506 8×Φ16 100~400
JMa-7.5 7.5 2900 160 180 1083 300 350 1830 8×Φ16 200~1000
JMa-11 11 2900 170 210 1110 300 350 2039 8×Φ16 300~1400
JMa-18.5 18.5 1470 260 300 1520 360 415 2530 8×Φ20 500~1800
JMa-22 22 1470 280 320 1540 360 415 2590 8×Φ20 800~2500
JMa-30 30 1470 300 340 1715 400 450 2885 8×Φ20 1000~3500
JMa-37 37 1470 320 360 1775 400 450 2965 8×Φ20 1500~6000
注:
*表面上限处理量是指介质为“水”时测定的数据。
*如介质粘度或稠度较高,建议与管线式高剪切分散乳化机配合使用。
*如有高温、高压、易燃、易爆、腐蚀性等工况时,必须明确提供相关准确的参数,以便另行选型定制。
*本表数据如有更改,恕不另行通知,正确参数以提供的实物为准。
